Topologia de Barramento (Bus Topology)

A topologia de barramento foi a principal forma de utilizada, e apesar de ser uma rede “legada”, ela ainda serve como base para entender como as redes funcionam hoje — inclusive o Wi-Fi, que herdou vários dos mesmos desafios.

Assim como um estudante de medicina não pode ignorar anatomia, um profissional de redes não pode pular os fundamentos. Muitos comportamentos da camada física e de enlace só fazem sentido quando você entende como o fluxo funciona e como a rede vai se comportar, para entender isso completamente, é preciso entender dês de o começo.

Por que estudar topologia de barramento?

Compreender esta topologia explica:

• como surgiram os domínios de colisão,
• por que os switches foram revolucionários,
• como funcionava o CSMA/CD,
• por que a escalabilidade era tão limitada,
• e como esse conceito volta nas redes Wi-Fi.

O que é a topologia de barramento?

Na topologia de barramento:

• Todos os computadores são conectados ao mesmo cabo físico contínuo (o “barramento”).

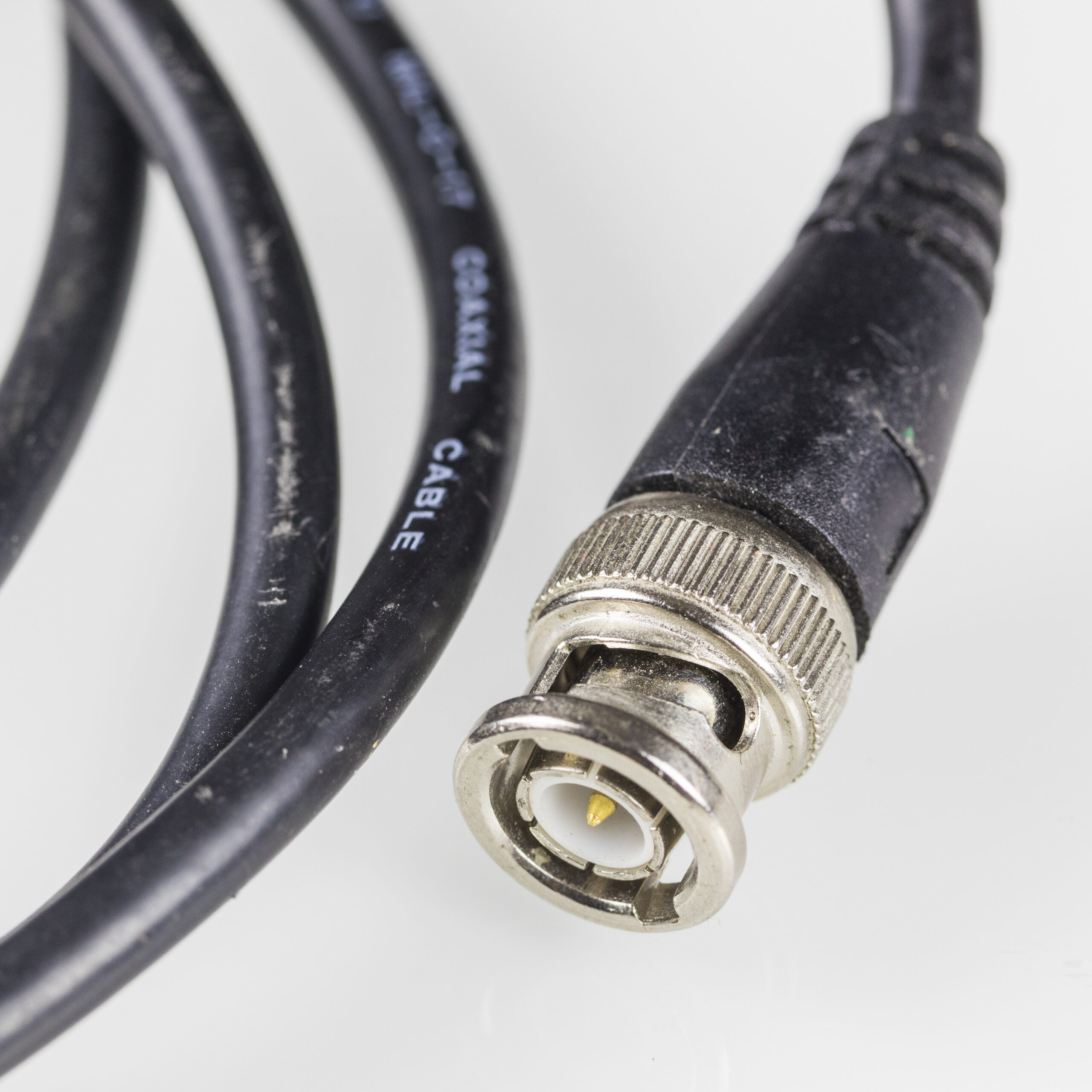

• Esse cabo era geralmente coaxial (10BASE2 ou 10BASE5).
• Todos compartilhavam o mesmo cabo para transmitir e receber dados.

É exatamente como um único cabo de TV distribuído para várias residências hoje: todos recebem o mesmo sinal que percorre o fio.

Problema 1 — O meio compartilhado

Quando um computador enviava uma mensagem, todos os outros recebiam, mesmo que o quadro tivesse apenas um destinatário.

Isso criava:

• broadcast constante (Envio obrigatório para todos),
• tráfego desnecessário,
• atrasos,
• baixa performance.

Não havia segmentação nem controle inteligente de tráfego.

Problema 2 — Colisões constantes

Como todos usavam o mesmo cabo, se dois computadores transmitissem ao mesmo tempo, os sinais colidiam — literalmente se “batiam” dentro do fio.

O resultado:

• o quadro era destruído,
• a transmissão era perdida,
• todo mundo precisava retransmitir,
• e a rede ficava cada vez mais lenta.

Quanto mais dispositivos você adicionava, mais colisões surgiam.

As redes em barramento eram Half-Duplex

Outro ponto crítico é que as redes em barramento só funcionavam em half-duplex.

Isso significa:

• o dispositivo não conseguia transmitir e ouvir ao mesmo tempo;
• ao transmitir, ele ficava “cego” para o meio;
• se outro host transmitisse simultaneamente, a colisão só seria percebida depois que o quadro era corrompido.

Esse comportamento aumentava ainda mais a ocorrência de colisões e reduzia drasticamente o desempenho da rede conforme mais máquinas eram adicionadas.

Esse mesmo conceito de half-duplex reaparece até hoje no Wi-Fi, que também não consegue transmitir e escutar simultaneamente no mesmo canal.

Problema 3 — Escalabilidade muito limitada

Adicionar mais computadores ao barramento aumentava:

• a probabilidade de colisões,
• o congestionamento,
• a latência,
• o broadcast,
• e os erros na rede.

Além disso:

• uma única falha no cabo podia derrubar a rede inteira;
• manutenção era difícil;
• não existia isolamento de tráfego.

Resultado: não servia para redes corporativas grandes.

CSMA/CD — Como a Ethernet tentava organizar o caos

O protocolo CSMA/CD (Carrier Sense Multiple Access with Collision Detection) era usado para reduzir o número de colisões.

Ele funcionava assim:

1. O dispositivo ouvia o cabo para ver se estava livre (Carrier Sense).
2. Se estivesse livre, transmitia.
3. Se outra máquina transmitisse ao mesmo tempo → colisão.
4. Ambas percebiam a colisão e esperavam um tempo aleatório e distintos (Backoff).
5. Tentavam novamente.

O grande problema:

👉 O CSMA/CD só detecta a colisão depois que ela acontece.

Ou seja, ele não impede colisões — apenas reage.

Cabo único: um gargalo físico e lógico

Além dos problemas de colisão e broadcast, esse modelo apresentava:

• um único ponto de falha,
• limitação de distância,
• baixa velocidade,
• nenhuma segurança,
• nenhuma forma de segmentação.

Como a topologia de barramento “ressurge” no Wi-Fi Hoje

A topologia de barramento morreu no cabo… mas voltou no ar.

No Wi-Fi:

• todos compartilham o mesmo canal,
• todos disputam o mesmo meio (Ondas pelo Ar),
• o meio é half-duplex (Envia e aguarda para receber),
• colisões ainda existem — mas são invisíveis.

Por isso o Wi-Fi usa CSMA/CA (Collision Avoidance), a evolução do CSMA/CD que tenta evitar colisões antes que aconteçam.

Ou seja, o fluxo de redes e comportamento das transmissões ainda é o mesmo, a topologia de barramento continua viva, mas agora o fio foi removido, e por isso é de suma importância entender esse modo de transmissão.
