Switches L2 – A Base das Redes Modernas

Os problemas da topologia de barramento e dos hubs mostraram claramente que as redes precisavam de um dispositivo mais inteligente, escalável e estável.
Foi essa necessidade que fez surgir o Switch Ethernet, também chamado de Switch L2 (Camada 2).

Hoje, os switches são a espinha dorsal física de qualquer rede empresarial, independente do segmento ou tamanho. Sem switches, simplesmente não existe rede moderna.

O que é um Switch Ethernet?

Um switch é um dispositivo de comutação projetado para interligar computadores, servidores, access points, firewalls e outros equipamentos de rede de forma organizada e eficiente.

Ele possui:

• Portas Ethernet (RJ-45) onde conectamos cabos UTP;
• Porta Console para configuração direta;
• Portas SFP ou SFP+ para módulos ópticos;
• Carcaça metálica projetada para rack;
• Modelos com fonte redundante;
• Versões modulares e não modulares;
• Modelos gerenciáveis e não gerenciáveis.

Vamos entender cada ponto.

Portas Ethernet – O ponto de conexão dos dispositivos

Essas são as portas onde se conectam:

• computadores
• impressoras
• access points
• firewalls
• servidores
• câmeras IP
• e outros switches

São as portas mais comuns, e os cabos usados são os conhecidos cabos Ethernet (Cat5e, Cat6, Cat6A etc.).

Porta Console – A entrada para o “cérebro” do switch

A porta console permite configurar o switch manualmente usando:

• um cabo console (RJ-45, Mini-USB ou USB-C dependendo do modelo)
• um computador rodando terminal (PuTTY, SecureCRT, TeraTerm etc.)

Por ela, o analista acessa:

• VLANs
• Spanning-Tree
• tabelas MAC
• QoS
• configurações de L2
• gerenciamento, logs e muito mais

Portas SFP e SFP+ – Onde as fibras são conectadas

As portas SFP permitem conectar fibras ópticas ao switch usando módulos transceptores.

Importante:

• O módulo SFP não vem com o switch.
• Ele deve ser comprado separadamente, compatível com o fabricante.
• Existem switches exclusivamente de fibra (tudo SFP/SFP+) — são mais caros.

As fibras são usadas principalmente para:

• alta velocidade (1G, 10G, 25G, 40G+),
• longas distâncias,
• backbone entre andares ou racks,
• uplink entre switches.

Fonte de Alimentação Redundante

Modelos corporativos profissionais contam com:

• duas fontes de alimentação,
• funcionando simultaneamente,
• se uma falhar, a outra mantém o switch ligado.

Isso garante operação contínua — essencial em empresas, data centers e ambientes críticos.

Formato para Rack e as “Orelhas” de Instalação

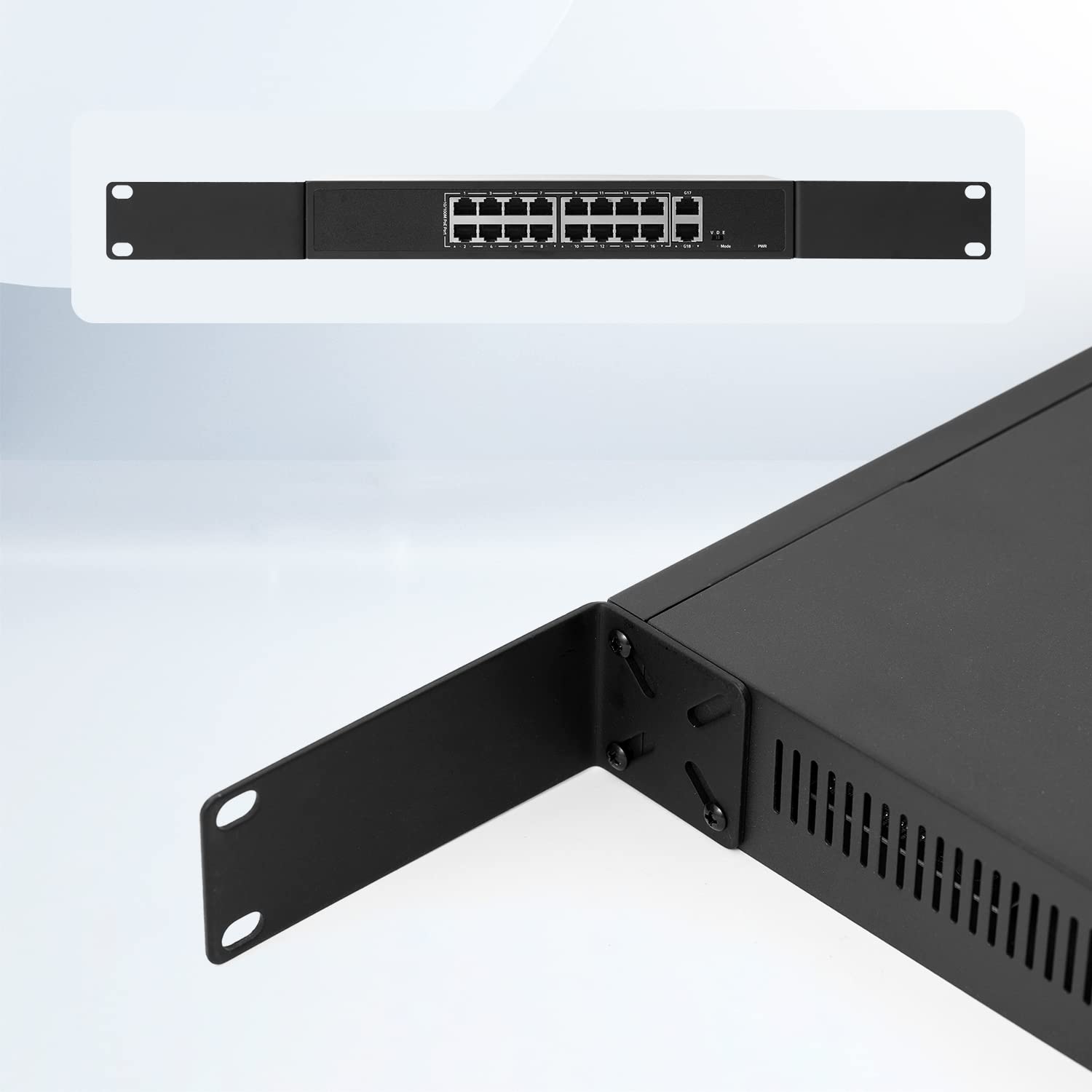

Switches geralmente vêm com um kit chamado rack ears (“orelhas”).

Essas peças metálicas:

• são parafusadas nas laterais do switch,
• permitem instalar o equipamento em racks de 19 polegadas,
• facilitam a organização e padronização da infraestrutura.

O formato retangular do switch foi criado para encaixar em racks de todos os tamanhos e conviver lado a lado com:

• patch panels,
• firewalls,
• roteadores,
• nobreaks,
• e servidores.

Como o Switch Encaminha Dados

O switch analisa cada quadro Ethernet recebido e consulta sua tabela MAC.

Ele aprende automaticamente:

• qual dispositivo está conectado em qual porta.

Quando um dispositivo envia dados para outro:

o switch encaminha o quadro somente para a porta correta.

Isso elimina:

• colisões,
• CSMA/CD,
• retransmissões desnecessárias,
• a limitação do meio compartilhado.

Cada porta se torna um domínio de colisão independente, criando comunicação limpa e eficiente.

Switches Modulares vs. Não Modulares

Switches não modulares (fixed):

• vêm com número fixo de portas,
• funções definidas de fábrica,
• não permitem adicionar placas extras.

São os mais comuns.

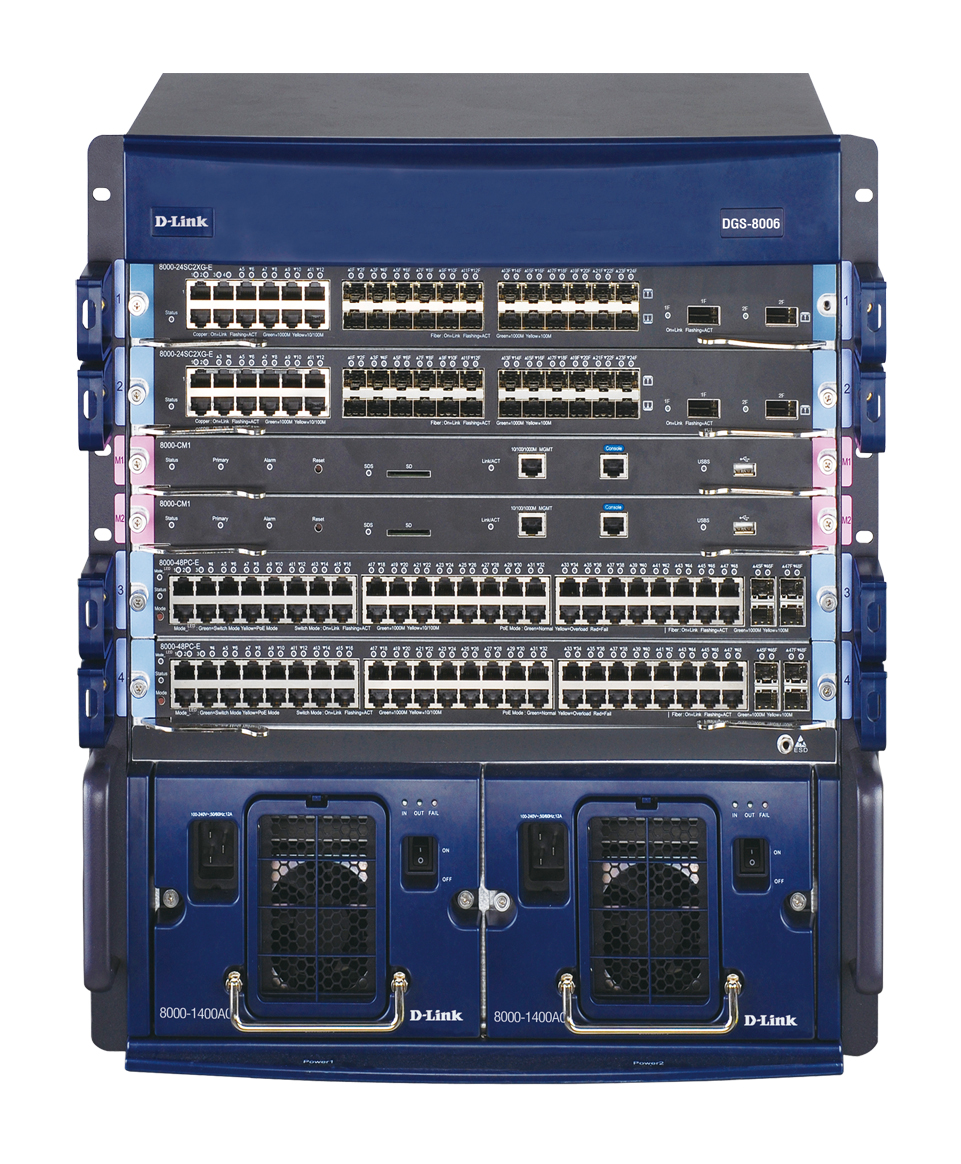

Switches modulares (chassis):

• permitem adicionar módulos de portas,
• placas de supervisão,
• módulos de alta velocidade,
• fontes redundantes extras,
• e novas funcionalidades.

São comuns em data centers e ambientes corporativos de grande porte.

Gerenciáveis vs. Não Gerenciáveis

Switches não gerenciáveis:

• sem console,
• sem interface web,
• não permitem configuração nenhuma,
• geralmente possuem apenas “perfis automáticos”,
• usados em redes domésticas e ambientes muito simples.

Switches gerenciáveis:

• permitem VLANs,
• Spanning-Tree,
• QoS,
• monitoramento,
• segurança,
• agregação de links,
• engenharia de tráfego.

Todo analista de redes deve focar exclusivamente em switches gerenciáveis.

Switch não gerenciável não atende redes corporativas é limitado, engessado e impede decisões importantes.

Os Switches São a Estrutura da Rede

Independente do tamanho ou segmento da empresa:

Os switches formam a espinha dorsal física da rede.

Eles conectam:

• usuários
• servidores
• firewalls
• access points
• impressoras
• câmeras
• roteadores
• e outros switches

Sem eles, não há rede.

Por que Hubs Nunca Devem Ser Ligados a Switches

Hubs são equipamentos totalmente ultrapassados, mas ainda causam problemas quando encontrados em ambientes corporativos.

Conectar hubs a switches:

• traz de volta colisões,
• recria domínios de colisão gigantes,
• causa lentidão,
• pode gerar loops,
• prejudica STP,
• cria broadcast desnecessário.

Caso real (2024)

Tive um problema causado por funcionários que encontraram hubs antigos no estoque e os conectaram para “quebrar um galho” enquanto esperavam novos pontos de rede.

Resultado:

• loops na rede,
• broadcast storm,
• switches travando,
• vários setores inacessíveis.

Hubs devem ser descartados definitivamente.
